Heyho,

hier im Forum ist bisher immer Andy der SVG Spezialist gewesen. Ich meine das man SVG Dateien nicht direkt bearbeiten kann.

Moin Luke,

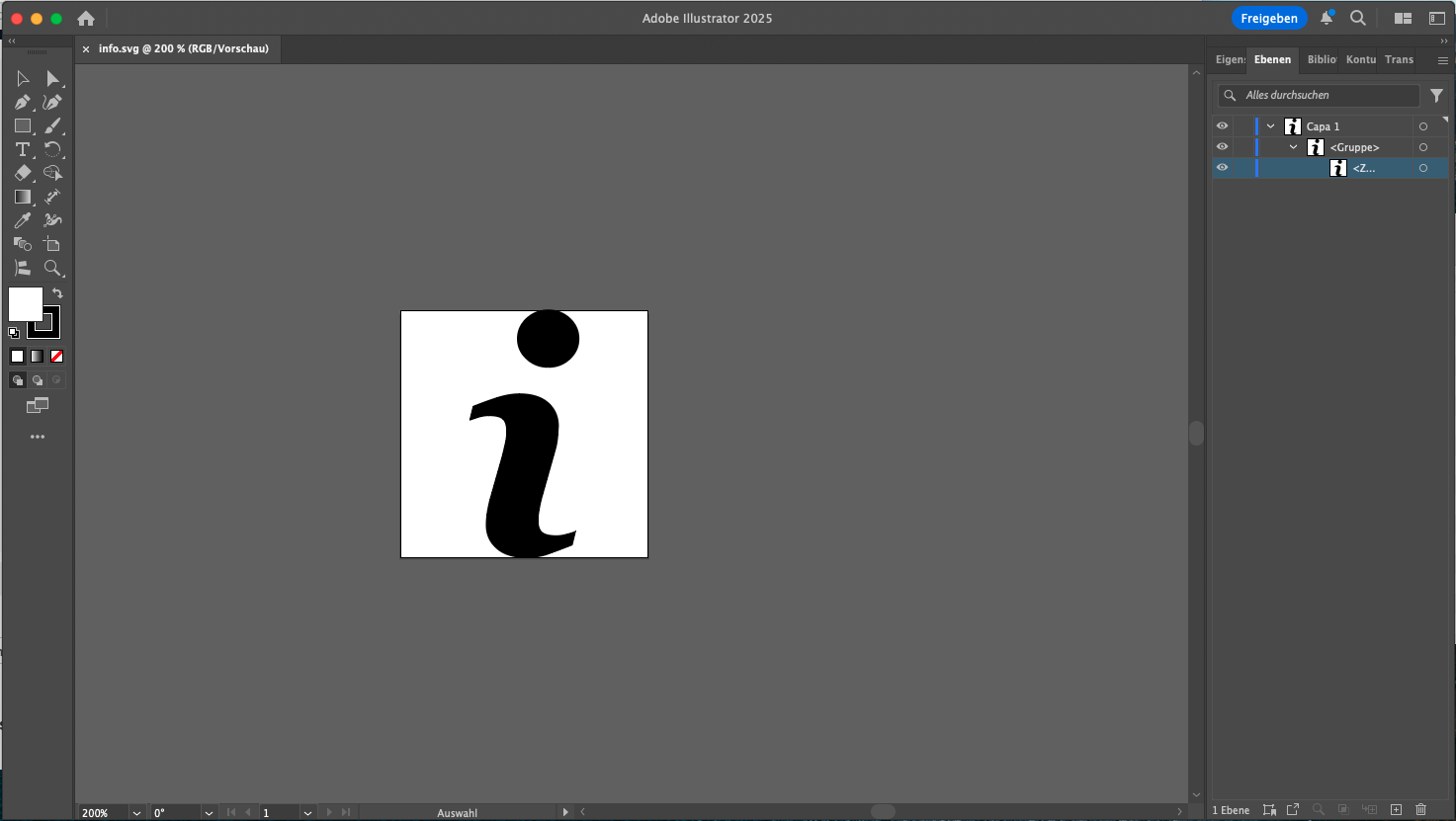

ich bearbeite meine Vektorgrafiken immer mit Adobe Illustrator und habe bisher keine bessere Möglichkeit gefunden.

Zitat von leon20spr

Moin Luke,

ich bearbeite meine Vektorgrafiken immer mit Adobe Illustrator und habe bisher keine bessere Möglichkeit gefunden.

Moment. SVG Dateien oder AI Dateien? AI wird exportiert zu SVG. SOWEIT ich das weiss. bitte belehre mich eines besseren

Zitat von evarioo

Momentan. SVG Dateien oder AI Dateien? AI wird exportiert zu SVG. SOWEIT ich das weiss. bitte belehre mich eines besseren

AI-Dateien sind die Projektdateien von Adobe Illustrator, diese kannst du in jegliche Formate exportieren u.a. SVG. Man kann aber auch SVG-Dateien in Adobe Illustrator laden und bearbeiten.

SVG-Dateien muss man sich in Adobe Illustrator, im Vergleich zu den AI-Dateien, noch etwas auseinandernehmen...

Ach? Gott sei Dank sind Grafiken nie meins gewesen aber gut zu wissen! Danke für den Input!

SVG Dateien kann man dennoch editieren, sind ja quasi Grafiken in mathematischer Form damit diese ohne qualitaetsverlust Skalierbar sind.
Einen Illustrator braucht es da auch nicht unbedingt, ist jedoch vom Vorteil ein Vektor-Program zu haben. Illustrator ist Industry-Standard, Alternativen sind z,B. die Serif Produkt-Familie mit Afifnity Designer 2.

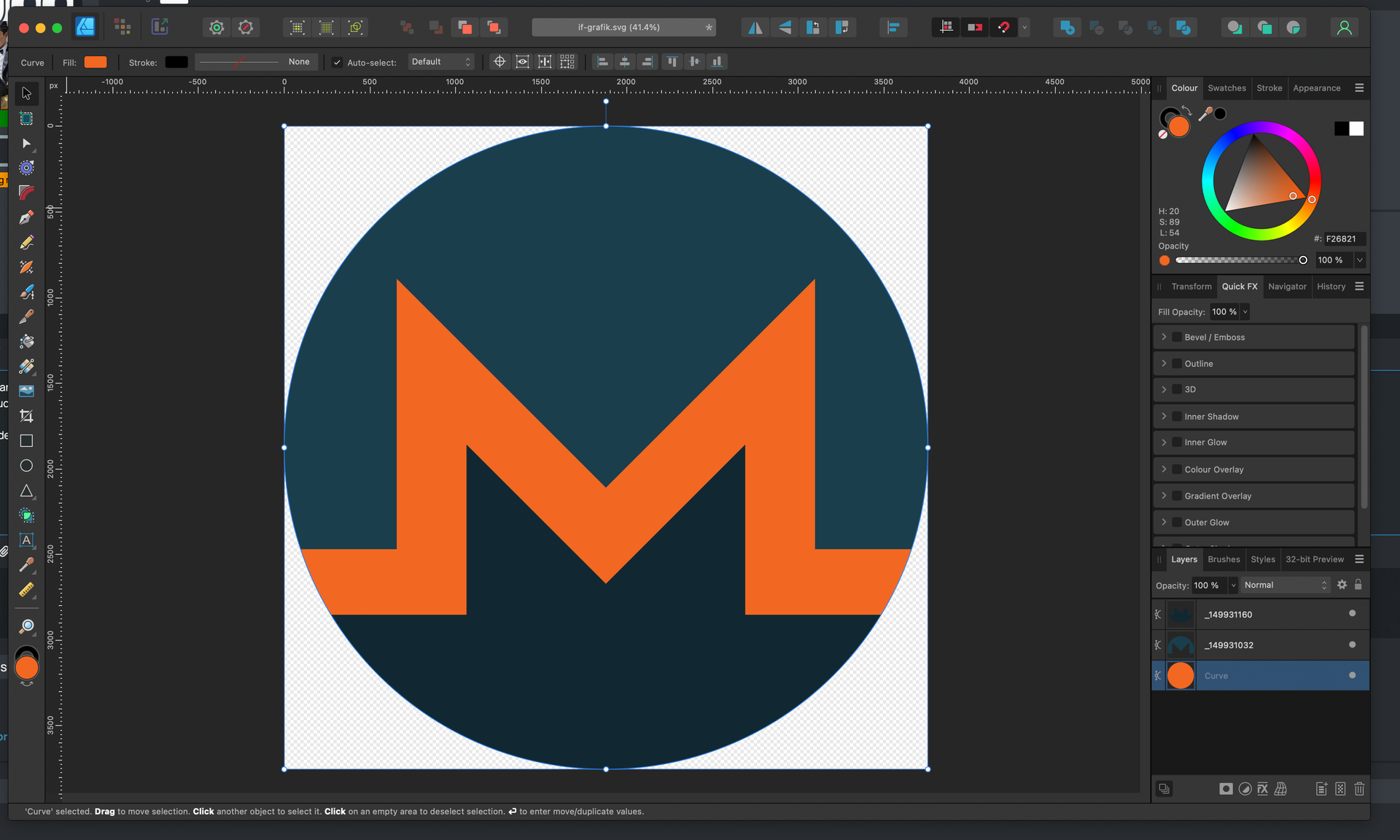

Die genannte Datei des TE's sieht dort so aus:


Kann das Problem nicht nachvollziehen, anbei eine exportierte PNG davon. (Falls es schon geloest wurde hab ich das dann wohl uebersehen)

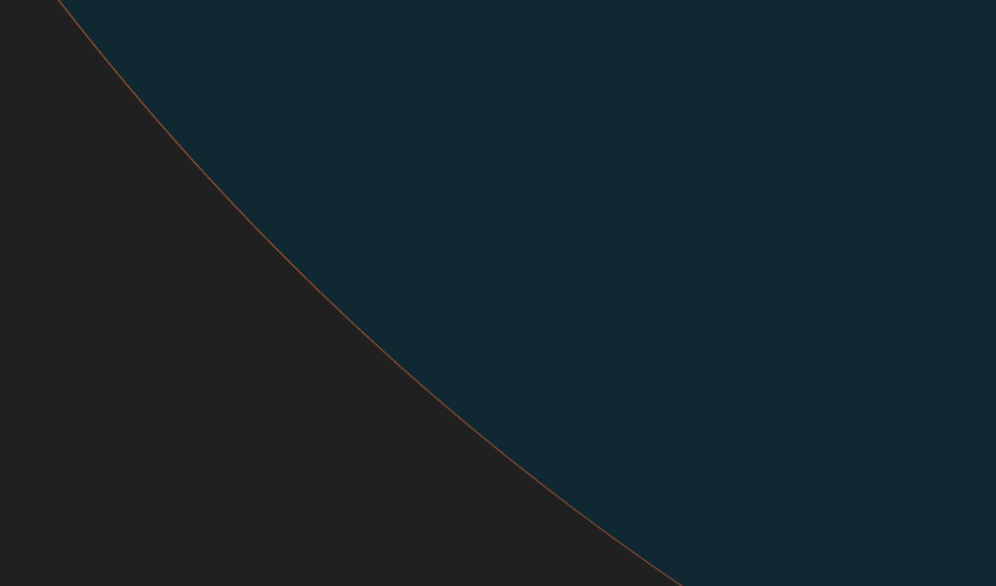

Wenn ich das jetzt nicht falsch deute könnte vielleicht ein Versuch nicht schaden bei jedem path style „fill-rule:evenodd;“ einzufügen. Das sollte die Überlappung von Formen korrekt interpretieren.

Ach jetzt verstehe ich was du meinst.

Anbei die behobene Version. Ich habe das M nun als M und nicht als Kreis in die SVG gepackt.
Falls jemand wissen will wie das einfach geht:

1) Oberen und unteren Layer duplizieren (COMMAND + J)
2) Via "Layer >> Geometry >> Subtract" die beiden Layer aus dem M-Kreis entfernen
3) Danach musste ich noch ein paar Curves separieren weil das M nicht komplett alleine da stand.

Da man hier keine SVGs hochladen kann: https://groupfiles.nethavn.group/f/8f1c2f2834ed4efaac15/

SVG Code der Datei;

<?xml version="1.0" encoding="UTF-8" standalone="no"?>
<!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 1.1//EN" "http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd">
<svg width="100%" height="100%" viewBox="0 0 3757 3757" version="1.1" xmlns="http://www.w3.org/2000/svg" xmlns:xlink="http://www.w3.org/1999/xlink" xml:space="preserve" xmlns:serif="http://www.serif.com/" style="fill-rule:evenodd;clip-rule:evenodd;stroke-linejoin:round;stroke-miterlimit:2;">
    <path d="M3660.47,2471.15C3615.57,2606.18 3555.75,2734.4 3482.98,2853.85L2691.29,2853.85L2691.29,1859.72L1877.98,2673.03L1597.36,2392.42L1597.34,2392.42L1064.67,1859.72L1064.67,2853.86L657.42,2853.86L273.153,2853.93C200.348,2734.44 140.511,2606.19 95.596,2471.12L657.46,2471.12L657.46,891.25L1878.04,2111.82L3098.56,891.25L3098.56,2471.15L3660.47,2471.15Z" style="fill:rgb(242,104,33);"/>
    <g id="_149931032" transform="matrix(1,0,0,1,-371.96,-371.75)">
        <path d="M2250,371.75C1213.11,371.75 370.88,1213.81 372.2,2249.75C372.46,2457.01 405.51,2656.38 467.54,2842.87L1029.42,2842.87L1029.42,1263L2250,2483.57L3470.52,1263L3470.52,2842.9L4032.52,2842.9C4094.64,2656.42 4127.52,2457.05 4127.89,2249.78C4129.66,1212.76 3287,372 2250,372L2250,371.75Z" style="fill:rgb(25,62,76);fill-rule:nonzero;"/>
    </g>
    <g id="_149931160" transform="matrix(1,0,0,1,-371.96,-371.75)">
        <path d="M1969.3,2764.17L1436.63,2231.47L1436.63,3225.61L1029.38,3225.61L645.09,3225.68C974.72,3766.48 1570.44,4128.24 2250,4128.24C2929.56,4128.24 3525.31,3766.4 3855,3225.6L3063.25,3225.6L3063.25,2231.47L2249.94,3044.78L1969.32,2764.17L1969.3,2764.17Z" style="fill:rgb(16,40,49);fill-rule:nonzero;"/>
    </g>
</svg>
